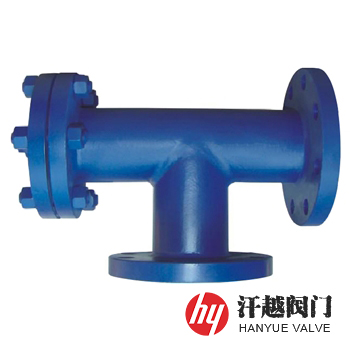

反折流式T型過濾器是一種制造、檢驗和驗收按HG/T 21637-1991執行，宜安裝在管線中介質流向發生90度變化處，用于除去氣相及液相物料中的固體雜質的反折流式T型法蘭連接過濾器，其濾芯為圓臺型，絲網安裝在濾筒外，工作時，流體流向是從三通殼體的支管口流入，從主管端流出，其中的堵塞物被截留在濾芯的外表面上。若無特殊規定，它的濾筒一般選用板厚小于或等于3mm的圓孔或方孔篩板制成，尺寸和技術要求按GB/T 10612的規定，當對允許通過的固體粒度有更高要求時，通常在它的外部包縛一層金屬絲編織網或燒結網，具有納污量大、耐壓高、安裝清理方便等優點。本產品主要型號有ST24M-H1.0、ST24M-H1.6、ST24M-H2.5、ST24M-H4.0、ST24M-A150、ST24M-A300等。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 三 通 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 接 管 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 濾筒濾網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 密封墊片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 法 蘭 蓋 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 7 | 排放螺塞 | 304 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 液壓試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
| 法蘭標準 | HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等 | |||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
| 過濾精度 | 2目 ~ 600目 | |||||
| 工作溫度 | 碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃ | |||||

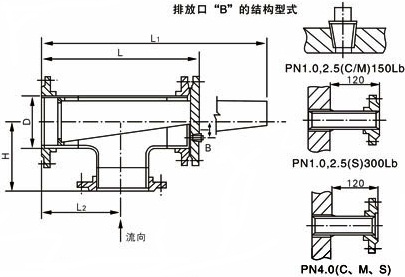

| 公稱壓力 PN | 公稱通徑 DN | 安裝尺寸/mm | |||||
| D | L | L1 | L2 | H | I | ||
| 10 | 50 | 57 | 300 | 528 | 164 | 164 | 16 |
| 65 | 76 | 338 | 594 | 184 | 184 | 25 | |
| 80 | 89 | 368 | 652 | 196 | 196 | 30 | |
| 100 | 108 | 423 | 735 | 220 | 175 | 40 | |
| 125 | 133 | 466 | 814 | 240 | 194 | 45 | |
| 150 | 159 | 521 | 817 | 270 | 217 | 55 | |
| 200 | 219 | 630 | 1108 | 320 | 268 | 70 | |
| 250 | 273 | 738 | 1310 | 370 | 320 | 90 | |
| 300 | 325 | 846 | 1512 | 420 | 372 | 105 | |
| 350 | 377 | 911 | 1631 | 450 | 401 | 120 | |
| 400 | 426 | 1038 | 1840 | 521 | 449 | 140 | |
| 500 | 529 | 1234 | 2208 | 609 | 539 | 230 | |
| 600 | 630 | 1340 | 2454 | 710 | 564 | 250 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
