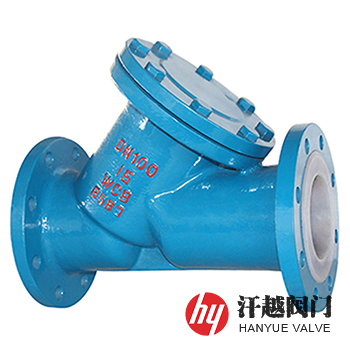

襯氟Y型過濾器是一種利用模壓成型工藝方法，將氟塑料襯于殼體的內腔，形成襯里層，以隔絕金屬外殼與強腐蝕性物料的直接接觸，從而保證其可用于所有濃度的酸、堿、鹽及氧化劑、還原劑和有、無機溶劑等介質中不被侵蝕的襯四氟Y型過濾器。它的濾筒及濾網分別由聚四氟乙烯材料的多孔管和抽絲編織方孔篩網制成，當流體從入口端進入置有相應規格濾網的濾筒后，其堵塞物被阻擋，而干凈的濾液則能穿過網眼，從出口流出，進入設備和儀表。本產品可根據用戶需要設計成快開結構，具有耐腐蝕性能好、密封性優、適用范圍廣、濾網拆裝和清洗方便等特點，因此被廣泛應用在石油、石化、化工、制藥、染料等行業中氣相及液相物料中固體雜質的分離。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 器 體 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 器 蓋 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 襯 里 層 | F46/PFA | F46/PFA | F46/PFA | F46/PFA | F46/PFA | F46/PFA |
| 4 | 濾筒濾網 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
| 5 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 氣密性試驗壓力(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 設計制造 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 過濾精度 | 10目 ~ 200目 | |||||
| 工作溫度 | -29℃ ~ 180℃ | |||||
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 2.5 ~ 25 (Class150) 20 | 25 | 165 | 115 | 2.5 ~ 25 (Class150) 20 | 100 | 355 | 230 |
| 32 | 185 | 115 | 125 | 405 | 285 | ||
| 40 | 200 | 145 | 150 | 480 | 315 | ||
| 50 | 230 | 165 | 200 | 605 | 400 | ||
| 65 | 295 | 175 | 250 | 680 | 430 | ||
| 80 | 315 | 205 | 300 | 780 | 470 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
