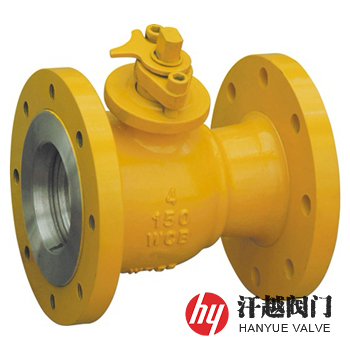

一體式球閥產品概述

一體式球閥采用一片式結構，閥座和球體等從閥體一側法蘭端的流道裝入，省略了中部連接，增強了自身的剛性，延長了使用時間，同時滿足了閥門密封性能好，低泄漏率的要求，它通過傳動機構讓球形體繞閥桿的軸線旋轉90度來實現開啟和關閉管道中介質通道的功能。該閥閥體有一端法蘭密封面不完整，鑲?cè)νㄟ^螺紋旋入到其開口端上，且鑲?cè)Τ蜷y內的一端端部固定連接閥座，球體設置在閥腔內部兩閥座之間，頂端與閥桿相連，閥桿中上部外周設有填料密封組件，當借助手柄或其他驅動裝置在閥桿上端施加相應的轉矩傳遞給球體，使球旋轉90°時，圓球的通孔則會與閥體通道中線重合或垂直，這樣閥便完成了全開或全關的動作。本產品具有流體阻力小，結構簡單，體積小，重量輕，緊密可靠，維修簡便等優點。

一體式球閥部件材料

一體式球閥性能規范

一體式球閥外形尺寸

一體式球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體和內件材質、使用介質、工作溫度、法蘭執行標準及端面形式等，本產品結構長度有球閥、截止閥、閘閥等三種，如無要求默認為球閥尺寸。
