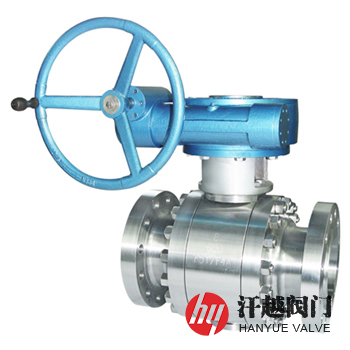

A182 F51球閥是一種閥體、閥蓋、球體、閥桿、固定軸和金屬閥座等零部件由ASTM A182 Gr. F51或UNS S31803等材質鍛造成型，對含硫化氫、二氧化碳和氯化物的環境具有阻抗性，適用于石化、化工等易產生點蝕和應力腐蝕工況的雙相鋼球閥。該閥所使用材料的主要化學成分為21.0%~23.0%Cr、4.5%~6.5%Ni、2.5%~3.5%Mo、0.08%~0.20%N，由于在成分設計中含有高Cr、高N、高M(jìn)o的特征，室溫組織奧氏體與鐵素體的比列接近1:1，因而擁有高強度和良好的耐Cl-點蝕及應力腐蝕性能，為了改善其在富含氯化物酸性介質中的抗應力腐蝕和抗孔蝕性能，此鋼提高了氮含量，它的耐蝕性在316與含5%~6% Mo的超級奧氏體不銹鋼之間，抗點蝕當量PREN29~36，可取代317L和317LN等。本產品有浮動球和固定球兩種結構型式，可根據用戶需要設計成軟密封或硬密封，廣泛應用于石油、石化、化工、造紙、能源、制鹽、海水談化及其相關工業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 2 | 左右閥蓋 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F51+HF | |||
| 4 | 球 體 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 5 | 閥 桿 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 板 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 8 | 固 定 軸 | ASTM A182 F51 | UNS S31803 | 022Cr22Ni5Mo3N | S22253 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | 2 | 49 | 292 | 900 | 2 | 49 | 368 |
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 6 | 150 | 559 | 6 | 150 | 610 | ||
| 8 | 201 | 660 | 8 | 201 | 737 | ||
| 10 | 252 | 787 | 10 | 252 | 838 | ||
| 12 | 303 | 838 | 12 | 303 | 965 | ||
| 14 | 334 | 889 | 14 | 322 | 1029 | ||
| 16 | 385 | 991 | 16 | 373 | 1130 | ||
| 18 | 436 | 1092 | 18 | 423 | 1219 | ||
| 20 | 487 | 1194 | 20 | 471 | 1321 | ||
| 24 | 589 | 1397 | 24 | 570 | 1549 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
我廠生產ASTM A182 GRADE F51浮動球閥、ASTM A182 GRADE F51固定球閥、ASTM A182 GRADE F51三通球閥、ASTM A182 GRADE F51四通球閥。如果你需訂購不銹鋼球閥產品，咨詢時請注明規格型號，或告知結構類型、公稱壓力、公稱尺寸、閥體和內件材料、使用介質和溫度、端部連接形式等。
